EEH Banana mit Midi

Der EEH Banana hatte ursprünglich keine Midi-Funktionalität, ab 1985 erfolgte der Vertrieb mit Midi-Schnittstelle, eine Nachrüstung bei früheren Geräten war möglich. Inzwischen gibt es einen Nachbau, weil das Original nicht mehr erhältlich ist.

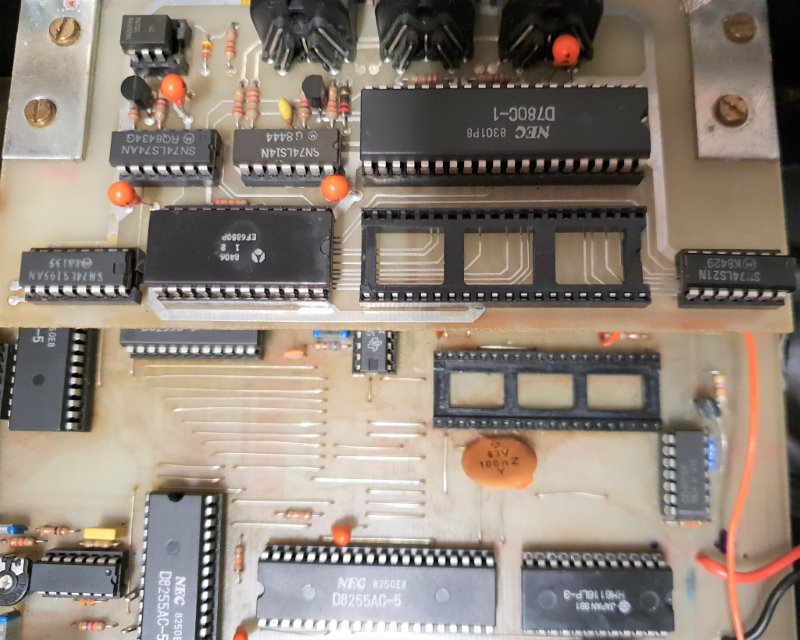

Auf dem Foto ist das Original zu sehen, es fehlt das Flachkabel zwischen den beiden leeren Sockeln. Es wird eine geänderte Firmware benötigt, die in mehreren Varianten vorliegt. Das User-Manual gibt Aufschluss über die neuen Funktionen, auch Split- und Kanal-Einstellungen sind möglich, Midi-Parameter werden in 10 User-Presets gespeichert.

Retro – Midi

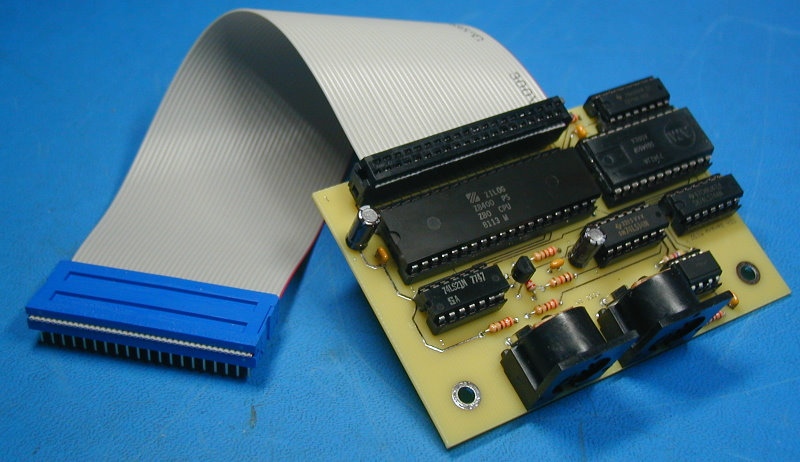

Das originale Midi-Interface wurde inzwischen von Tauntek /USA nachgebaut, einige Informationen dazu konnten von hier aus beigesteuert werden. Das Interface funktioniert mit der Original-Firmware und konnte hier getestet werden. Probleme ergaben sich dabei nicht.

Einbau – Hinweise

Der Einbau ist vergleichsweise einfach. Die Banana-CPU muss auf die neue Midi-Platine umgesteckt werden, in den leeren CPU-Sockel wird das Flachkabel gesteckt.

Wichtige Änderungen an der Hardware des Banana :

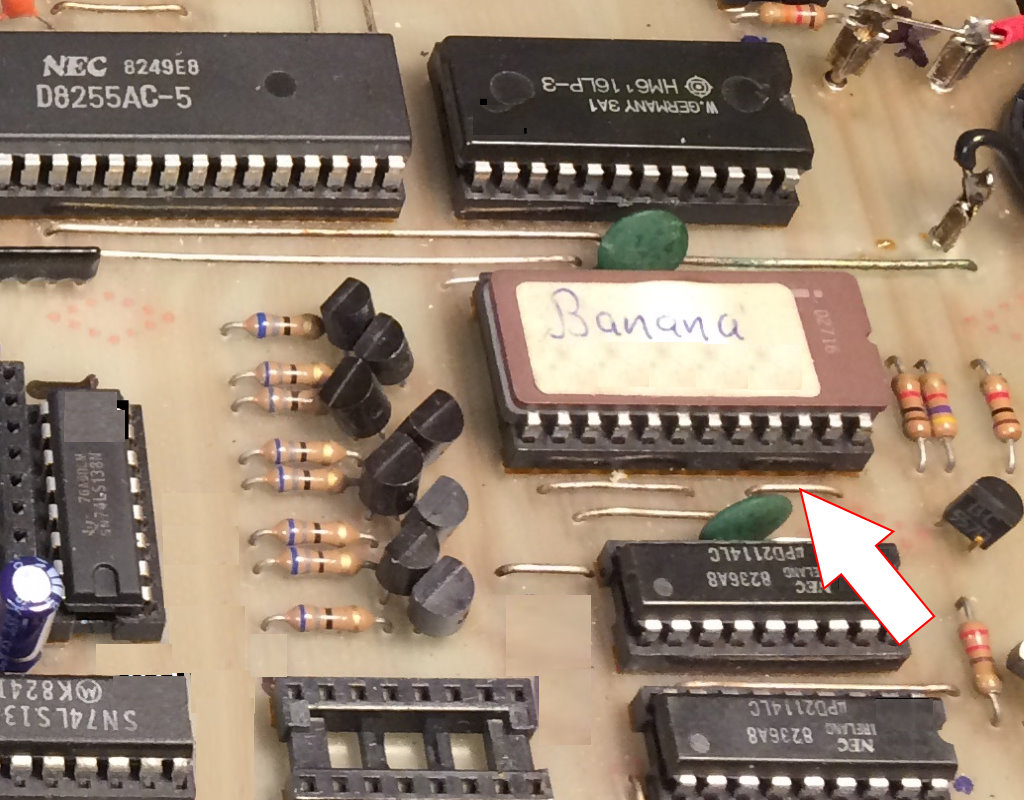

Schritt 1: Trennen Sie die Drahtbrücke am EProm (Foto).
Schritt 2: Stellen Sie eine Leitung zwischen CPU (PIN 1) und EProm (PIN 21) her.

Der Banana wird ohne diese Änderungen nicht mit Midi funktionieren!

Die verfügbaren Firmware-Versionen (siehe Docs) wurden hier nicht im Detail verglichen, konkrete Unterschiede sind hier nicht bekannt.
