Tech: Oberheim OB-Xa Mod-Sektion

Mod-Sektion

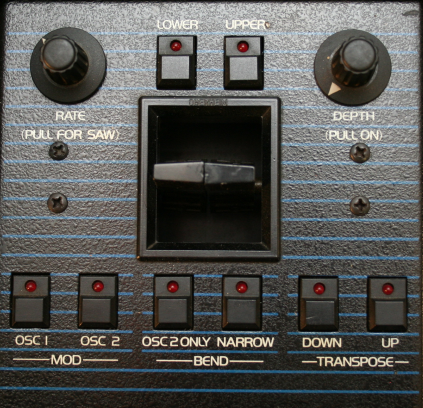

Die Modulations-Sektion neben der Tastatur des OB-Xa generiert einige Steuerspannungen, die pitch-relevant sind. Probleme an dieser Stelle führen fast immer dazu, dass der Xa musikalisch kaum noch zu gebrauchen ist und völlig aus dem Tuning fällt. Eine Überholung bzw. Überarbeitung der Mod-Sektion halte ich für extrem förderlich.
Hier finden sich fast alle Empfindlichkeiten eines Xa, unzureichende Bauteile-Qualitäten, Auswirkungen von Umwelteinflüssen, Kontakt- und Kabelprobleme. Nicht umsonst wird nach Öffnung der Gehäusefrontplatte eine Reihe mit 7 bzw. 8 Trimmern erkennbar. Es gibt zwei Versionen, ggf. ist ein TrimPot innen. Das unvermeidliche Service-Manual gibt nähere Auskünfte zu diesen beiden Versionen.

Nachfolgend werde ich einige Teilbereiche näher beleuchten. Nochmals der Hinweis, dass hier die Summe der Verbesserungen Wirkung zeigt. Die Maßnahmen gehen zum Teil über eine bloße Fehlerbehebung hinaus.

Ein kleiner Test gibt Aufschluss: VCOs auf Schwebungs-Null einstellen und bei gehaltener Note die Tasten für MOD und BEND der Reihe nach drücken. Es sollten keine Änderungen in Tonhöhe oder Schwebung hörbar sein.

Ein Austausch der genannten Trimmer ist sicher sinnvoll. Es sollten dann aber auch Cermet-Präzisions-Trimmer in liegender Bauweise sein. Diese müssen etwas angepasst und ggf. zur Platine hin etwas isoliert werden. Allein diese Maßnahme wird einen heruntergekommenen Xa in eine andere Dimension bringen. Dass danach ein umfängliches Setup notwendig wird, dürfte klar sein. Zumeist macht es auch Sinn, zuvor den Pitch-Bender wie nachfolgend zu überprüfen.


dead-band Erweiterung

Bei Oberheim gibt es für Pitch-Bend und Modulation keine Räder sondern sog. Lever, mit denen man gut klarkommen kann. Nicht selten ist der Pitch-Bender die Ursache für Stimmungsprobleme durch mangelnde Zentrierung oder durch Verschleiß. Die Bender-Elektronik hat schon von Hause aus ein knapp bemessenes „Dead-Band“, das dieses (mechanische) Zentrierungsproblem lösen soll. Kommt nun noch Verschleiß hinzu, dann reichts nicht mehr. Der Hebel kehrt nicht mehr zuverlässig in diesen Bereich zurück und wirft den Xa aus dem Tuning. Manchmal reicht auch schon ein Stoß an das Gerätegehäuse.
Die hier beschriebene kleine Schaltung aus 3 Bauteilen vergrößert das Dead-Band moderat und verschafft dem Pitch-Bender wieder eine sichere neutrale Position.
